OpenResty 学习笔记（8） - 动态调试

目录

• 动态调试
  • 测试环境稳定复现
  • 线上才可复现
  • 如何定位问题在哪个组件？
  • 线上偶现 bug
    • Systemtap
    • 其他动态追踪框架
    • 火焰图
• OpenResty 动态加载代码
  • loadstring
  • 功能一：FaaS
  • 功能二：边缘计算
  • 动态上游
• 搭建 API 网关
  • API 网关功能概览
  • 核心组件设计
    • 存储
    • 路由
    • schema
    • 插件
    • 架构
  • 实现
    • Nginx 配置和初始化
    • 匹配路由
    • 加载插件
    • 编写插件

动态调试

测试环境稳定复现

打日志

线上才可复现

如果是线上环境才会复现的 bug，是否有调试的方法呢？

推荐一个工具 —— Mozilla RR，可以把它当作是一个复读机，可以把程序的行为录制下来，然后反复地重放。

如何定位问题在哪个组件？

土方法：二分注释代码

正经可视化方法： OpenTracing、Zipkin、Apache SkyWalking

OpenTracing 可以在系统的各处埋点，通过 Trace ID 把多个 Span 组成的调用链和埋点数据上报到服务端，进行分析和图形化的展现。这样就可以发现很多隐藏的问题，而且历史数据都会保存下来，方便我们随时对比和查看。

另外，如果你的系统比较复杂，比如是在微服务的环境下，那么 Zipkin、Apache SkyWalking 都是不错的选择。

线上偶现 bug

Dtrace，专门用于动态调试。

动态调试，也叫做活体调试。和 GDB 这种静态调试工具不同，动态调试可以调试线上的服务，而对调试的程序而言，整个调试过程是无感知、无侵入的，不用你修改代码，更不用重启。打一个比方，动态调试就像 X 光，可以在病人无感知的情况下检查身体，而不需要抽血和胃镜。

Systemtap，这个重要

Systemtap

安装

sudo apt install systemtap

Systemtap 的 hello world

# cat hello-world.stp
probe begin
{
  print("hello world!")
  exit()
}

需要使用 sudo 权限才可以运行：

sudo stap hello-world.stp

在大部分场景下，我们都不需要自己写 stap 脚本来进行分析，因为 OpenResty 已经有了很多现成的 stap 脚本来做常规的分析。

probe 就是一个探针。begin 会在探测的最开始运行，与之对应的是 end，所以上面的 hello world 程序也可以写成下面的这种方式：

probe begin
{
  print("hello ")
  exit()
}

probe end
{
print("world!")
}

了解更多，推荐阅读： 《Systemtap tutorial》。

当然，对于内核和性能分析工程师来说，只有 Systemtap 还是不够用的。首先， Systemtap 并没有默认进入系统内核；其次，它的工作原理决定了它的启动速度比较慢，而且有可能对系统的正常运行造成影响。

在 OpenResty 中有两个开源项目：openresty-systemtap-toolkit 和 stapxx 。它们是基于 Systemtap 封装好的工具集，用于 Nginx 和 OpenResty 的实时分析和诊断。它们可以覆盖 on CPU、off CPU、共享字典、垃圾回收、请求延迟、内存池、连接池、文件访问等常用的功能和调试场景。

（这两个已经很久不维护了，项目开发者去开发维护 OpenResty XRay 了，花钱买服务或者自强吧）

其他动态追踪框架

eBPF（extended BPF）则是最近几年 Linux 内核中新增的特性。相比 Systemtap，eBPF 有内核直接支持、不会死机、启动速度快等优点；同时，它并没有使用 DSL，而是直接使用了 C 语言的语法，所以也大大降低了它的上手难度。

VTune 也可以尝试

火焰图

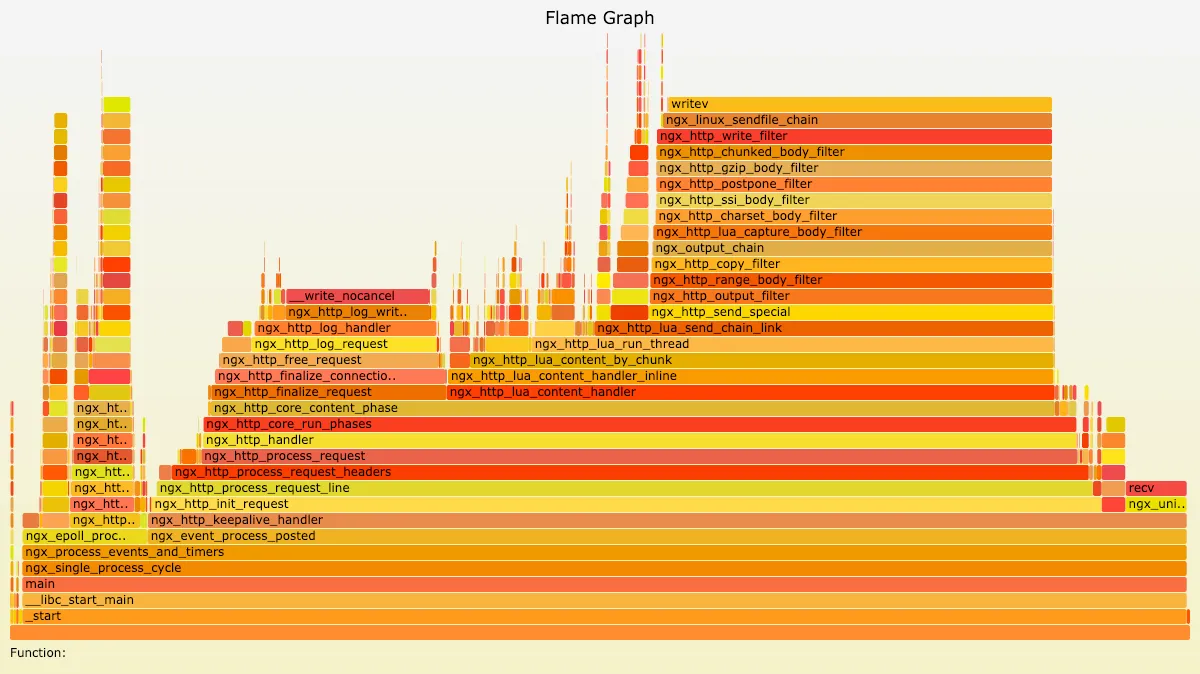

perf 和 Systemtap 等工具产生的数据，都可以通过火焰图的方式，来进行更加直观的展示。下面这张图就是火焰图的示例：

在火焰图中，色块的颜色和深浅都是没有意义的，只是为了对不同的色块儿做出简单的区分。火焰图其实是把每次采样的数据进行叠加，所以，真正有意义的是色块的宽度和长度。

对于 on CPU 火焰图来说，色块的宽度是函数占用的 CPU 时间百分比，色块越宽，则说明性能消耗越大。如果出现一个平顶的山峰，那它就是性能的瓶颈所在。而色块的长度，代表的是函数调用的深度，最顶端的框显示正在运行的函数，在它之下的都是这个函数的调用者。所以，在下面的函数是上面函数的父函数，山峰越高，则说明调用的函数层级越深。

OpenResty 动态加载代码

loadstring

resty -e 'local s = [[ngx.say("hello world")]]
local func, err = loadstring(s)
func()'

• 首先，声明了一个字符串，它的内容是一段合法的 Lua 代码，把 hello world 打印出来；
• 然后，使用 Lua 中的 loadstring 函数，把字符串对象转为函数对象func；
• 最后，在函数名的后面加上括号，把 func 执行起来，打印出 hello world 来。

loadfile 可以加载指定的文件 loadfile("foo.lua")

基于此可以扩展出如下功能

功能一：FaaS

FaaS 函数即服务

local s = [[
 return function()
     ngx.say("hello world")
end
]]

函数在 Lua 中是一等公民，这段代码便是返回了一个匿名函数。在执行这个匿名函数时，我们使用 pcall 做了一层保护。pcall 会在保护模式下运行函数，并捕获其中的异常，如果正常就返回 true 和执行的结果，如果失败就返回 false 和错误信息，也就是下面这段代码：

local func1, err = loadstring(s)
local ret, func = pcall(func1)

把上面的两部分结合起来，就会得到完整的、可运行的示例：

resty -e 'local s = [[
 return function()
    ngx.say("hello world")
end
]]
local func1 = loadstring(s)
local ret, func = pcall(func1)
func()'

更深入一步，我们还可以把 s 这个包含函数的字符串，改成可以由用户指定的形式，并加上执行它的条件，这样其实就是 FaaS 的原型了, Apisix 的实现。

功能二：边缘计算

得益于 Nginx 和 LuaJIT 良好的多平台支持特性，OpenResty 不仅能运行在 X86 架构下，对于 ARM 的支持也很完善。同时， OpenResty 支持七层和四层的代理，这样一来，常见的各种协议都可以被 OpenResty 解析和代理，这其中也包括了 IoT 中的几种协议。

因为这些优势，我们便可以把 OpenResty 部署到，联网设备、CDN 边缘节点、路由器等最靠近用户的边缘节点上去。

以 CDN 的边缘节点为例，OpenResty 的最大使用者 CloudFlare 很早就借助 OpenResty 的动态特性，实现了对于 CDN 边缘节点的动态控制。

CloudFlare 的做法和上面动态加载代码的原理是类似的，大概可以分为下面几个步骤：

• 首先，从键值数据库集群中获取到有变化的代码文件，获取的方式可以是后台 timer 轮询，也可以是用“发布-订阅”的模式来监听；
• 然后，用更新的代码文件替换本地磁盘的旧文件，然后使用 loadstring 和 pcall的方式，来更新内存中加载的缓存；

这样，下一个被处理的终端请求，就会走更新后的代码逻辑。

当然，实际的应用要比上面的步骤考虑更多的细节，比如版本的控制和回退、异常的处理、网络的中断、边缘节点的重启等，但整体的流程是不变的。

动态上游

lua-resty-core 提供了 ngx.balancer 这个库来设置上游，它需要放到 OpenResty 的 balancer 阶段来运行：

balancer_by_lua_block {
    local balancer = require "ngx.balancer"
    local host = "127.0.0.2"
    local port = 8080

    local ok, err = balancer.set_current_peer(host, port)
    if not ok then
        ngx.log(ngx.ERR, "failed to set the current peer: ", err)
        return ngx.exit(500)
    end
}

set_current_peer 函数，就是用来设置上游的 IP 地址和端口的。不过要注意，这里并不支持域名，需要使用 lua-resty-dns 库来为域名和 IP 做一层解析。

不过，ngx.balancer 还比较底层，虽然它有设置上游的能力，但动态上游的实现远非如此简单。所以，在 ngx.balancer 前面还需要两个功能：

• 一是上游的选择算法，究竟是一致性哈希，还是 roundrobin；
• 二是上游的健康检查机制，这个机制需要剔除掉不健康的上游，并且需要在不健康的上游变健康的时候，重新把它加入进来。

而 OpenResty 官方的 lua-resty-balancer 这个库中，则包含了 resty.chash 和 resty.roundrobin 两类算法来完成第一个功能，并且有 lua-resty-upstream-healthcheck 来尝试完成第二个功能。

不过，这其中还是有两个问题。

第一点，缺少最后一公里的完整实现。把 ngx.balancer、lua-resty-balancer 和 lua-resty-upstream-healthcheck 整合并实现动态上游的功能，还是需要一些工作量的，这就拦住了大部分的开发者。

第二点，lua-resty-upstream-healthcheck 的实现并不完整，只有被动的健康检查，而没有主动的健康检查。

简单解释一下，这里的被动健康检查，是指由终端的请求触发，进而分析上游的返回值来作为健康与否的判断条件。如果没有终端请求，那么上游是否健康就无从得知了。而主动健康检查就可以弥补这个缺陷，它使用 ngx.timer 定时去轮询指定的上游接口，来检测健康状态。

通常推荐使用 lua-resty-healthcheck 这个库，来完成上游的健康检查。它的优点是包含了主动和被动的健康检查，而且在多个项目中都经过了验证，可靠性更高。

APISIX 的实现。

OpenResty 常用的第三方库

首选去awesome-resty 仓库寻找，还可以去 luarocks、opm 和 GitHub 碰碰运气。有一些开源时间不长的、或者关注不多的库，可能就藏在其中。

搭建 API 网关

API 网关功能概览

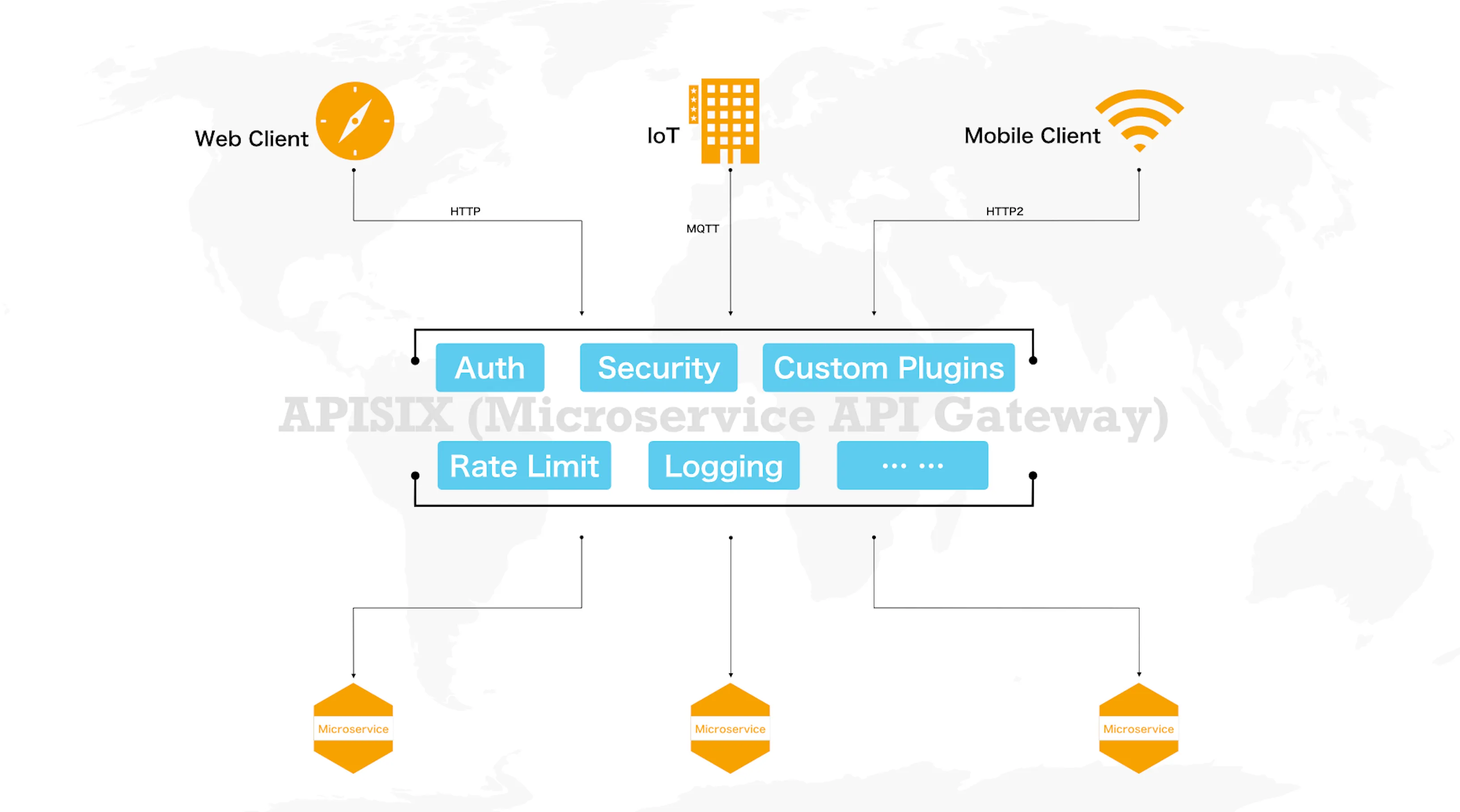

• 路由。它通过定义一些规则来匹配客户端的请求，然后根据匹配结果，加载、执行相应的插件，并把请求转发给到指定的上游。这些路由匹配规则可以由 host、uri、请求头等组成，我们熟悉的 Nginx 中的 location，就是路由的一种实现。

• 插件。这是 API 网关的灵魂所在，身份认证、限流限速、IP 黑白名单、Prometheus、Zipkin 等这些功能，都是通过插件的方式来实现的。既然是插件，那就需要做到即插即用；并且，插件之间不能互相影响，就像我们搭建乐高积木一样，需要用统一规则的、约定好的开发接口，来和底层进行交互。

• schema。既然是处理 API 的网关，那么少不了要对 API 的格式做校验，比如数据类型、允许的字段内容、必须上传的字段等，这时候就需要有一层 schema 来做统一、独立的定义和检查。

• 存储。它用于存放用户的各种配置，并在有变更时负责推送到所有的网关节点。这是底层非常关键的基础组件，它的选型决定了上层的插件如何编写、系统能否保持高可用和可扩展性等，所以需要我们审慎地决定。

另外，在这些核心组件之上，我们还需要抽象出几个 API 网关的常用概念，它们在不同的 API 网关之间都是通用的。

Route。路由会包含三部分内容，即匹配的条件、绑定的插件和上游

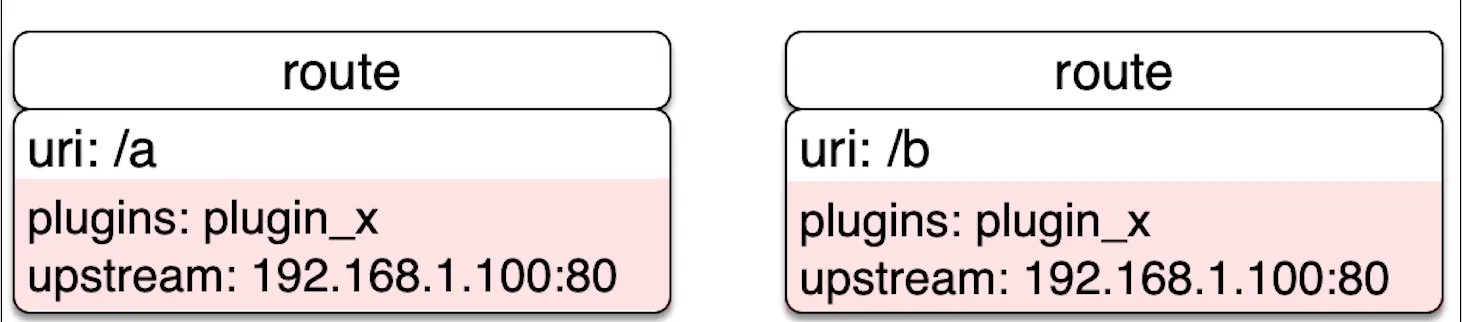

我们可以直接在 Route 中完成所有的配置，这样最简单。但在 API 和上游很多的情况下，这样做就会有很多重复的配置。这时候，我们就需要 Service 和 Upstream 这两个概念来做一层抽象。

• Service。它是某类 API 的抽象，也可以理解为一组 Route 的抽象，它通常与上游服务是一一对应的，而 Route 与 Service 之间通常是 N:1 的关系。

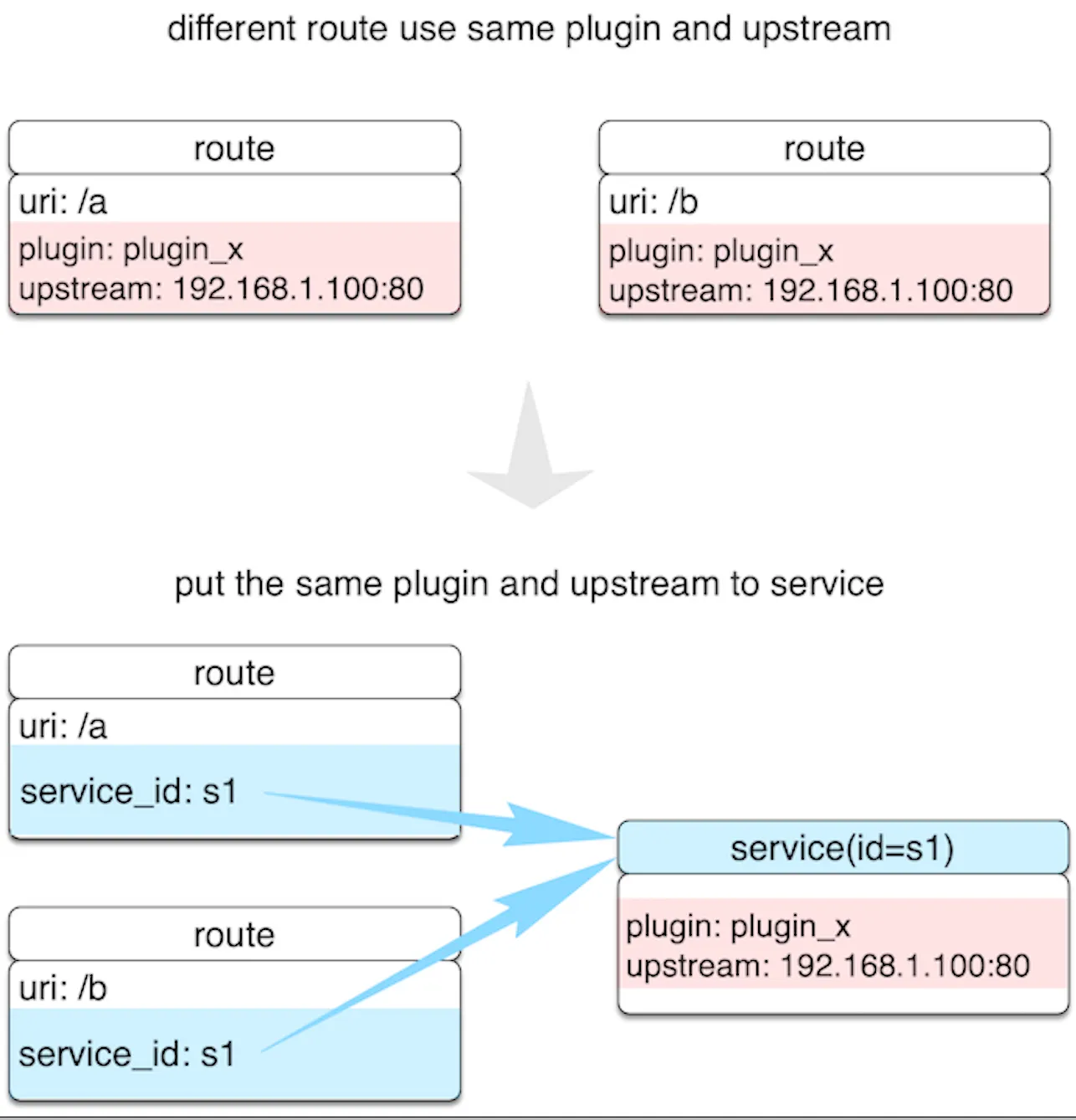

  通过 Service 的这层抽象，我们就可以把重复的插件和上游剥离出来。这样，在插件和上游发生变更的时候，我们只需要修改 Service 就可以了，而不用去修改多个 Route 上绑定的数据。

• Upstream。

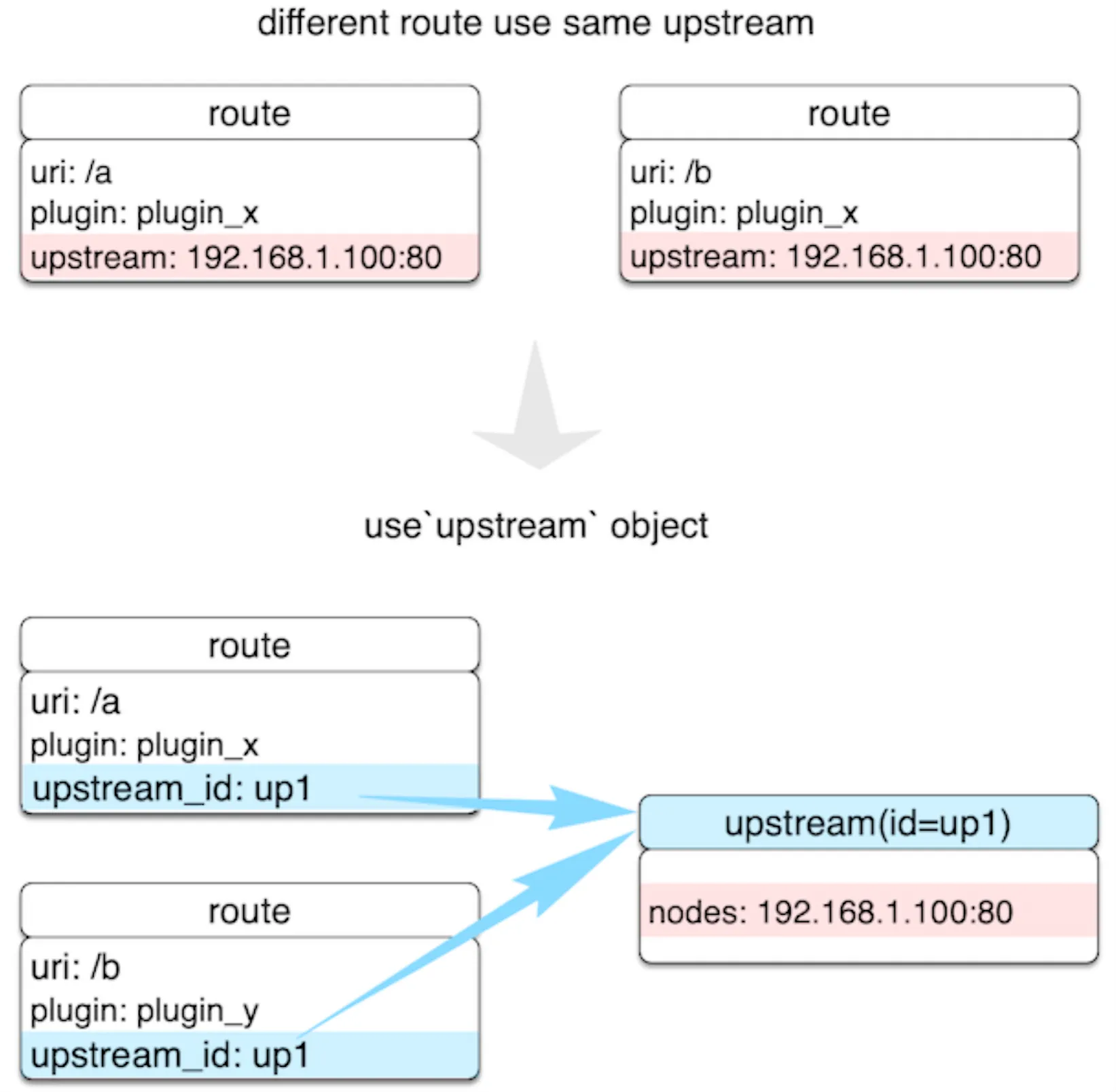

  这样，在上游节点发生变更时，Route 是完全无感知的，它们都在 Upstream 内部进行了处理。

核心组件设计

存储

Kong 是把数据储存在 PostgreSQL 或者 Cassandra 中，而同样基于 OpenResty 的 Orange，则是存储在 MySQL 中。缺点：

1. 储存需要单独做高可用方案。需要 DBA 和机器资源，在发生故障时也很难做到快速切换。
2. 只能轮询数据库来获取配置变更，无法做到推送。
3. 需要自己维护历史版本，并考虑回退和升级。系统升级时候可能会修改表结构，代码层面需要考虑新旧版本兼容。回归需要自己在两个版本直接做 diff。
4. 提高了代码的复杂度。需要为上面的三个缺陷打补丁，代码可读性会因此下降不少
5. 增加了部署和运维的难度。难以快速扩缩容。

etcd 就是一个恰到好处的选型了：

• API 网关的配置数据每秒钟的变化次数不会很多，etcd 在性能上是足够的；
• 集群和动态伸缩方面，更是 etcd 天生的优势；
• etcd 还具备 watch 的接口，不用轮询去获取变更。

路由

lua-resty-radixtree 支持根据 uri、host、http method、http header、Nginx 变量、IP 地址等多个维度，作为路由查找的条件；同时，基数树的时间复杂度为 O(K)，性能远比现有 API 网关常用的“遍历+hash 缓存”的方式，来得更为高效。

local radix = require("resty.radixtree")
local rx = radix.new({
    {
        path = "/aa",
        host = "foo.com",
        method = {"GET", "POST"},
        remote_addr = "127.0.0.1",
    },
    {
        path = "/bb*",
        host = {"*.bar.com", "gloo.com"},
        method = {"GET", "POST", "PUT"},
        remote_addr = "fe80:fe80::/64",
        vars = {"arg_name", "jack"},
    }
})

ngx.say(rx:match("/aa", {host = "foo.com",
                     method = "GET",
                     remote_addr = "127.0.0.1"
                    }))

schema

lua-resty-jsonschema

local jsonschema = require 'jsonschema'

-- Note: Cache the result of the schema compilation as this is quite expensive
local myvalidator = jsonschema.generate_validator {
  type = 'object',
  properties = {
    foo = { type = 'string' },
    bar = { type = 'number' },
  },
}

print(myvalidator{ foo='hello', bar=42 })

插件

插件在设计的时候，主要有三个方面需要我们考虑清楚。

1. 如何挂载。我们希望插件可以挂载到 rewrite、access、header filer、body filter 和 log阶段，甚至在 balancer 阶段也可以设置自己的负载均衡算法。所以，我们应该在 Nginx 的配置文件中暴露这些阶段，并在对插件的实现中预留好接口。

2. 如何获取配置的变更。由于没有关系型数据库的束缚，插件参数的变更可以通过 etcd 的 watch 来实现，这会让整体框架的代码逻辑变得更加明了易懂。

3. 插件的优先级。具体来说，比如，身份认证和限流限速的插件，应该先执行哪一个呢？绑定在 route 和绑定在 service 上的插件发生冲突时，又应该以哪一个为准呢？这些都是我们需要考虑到位的。

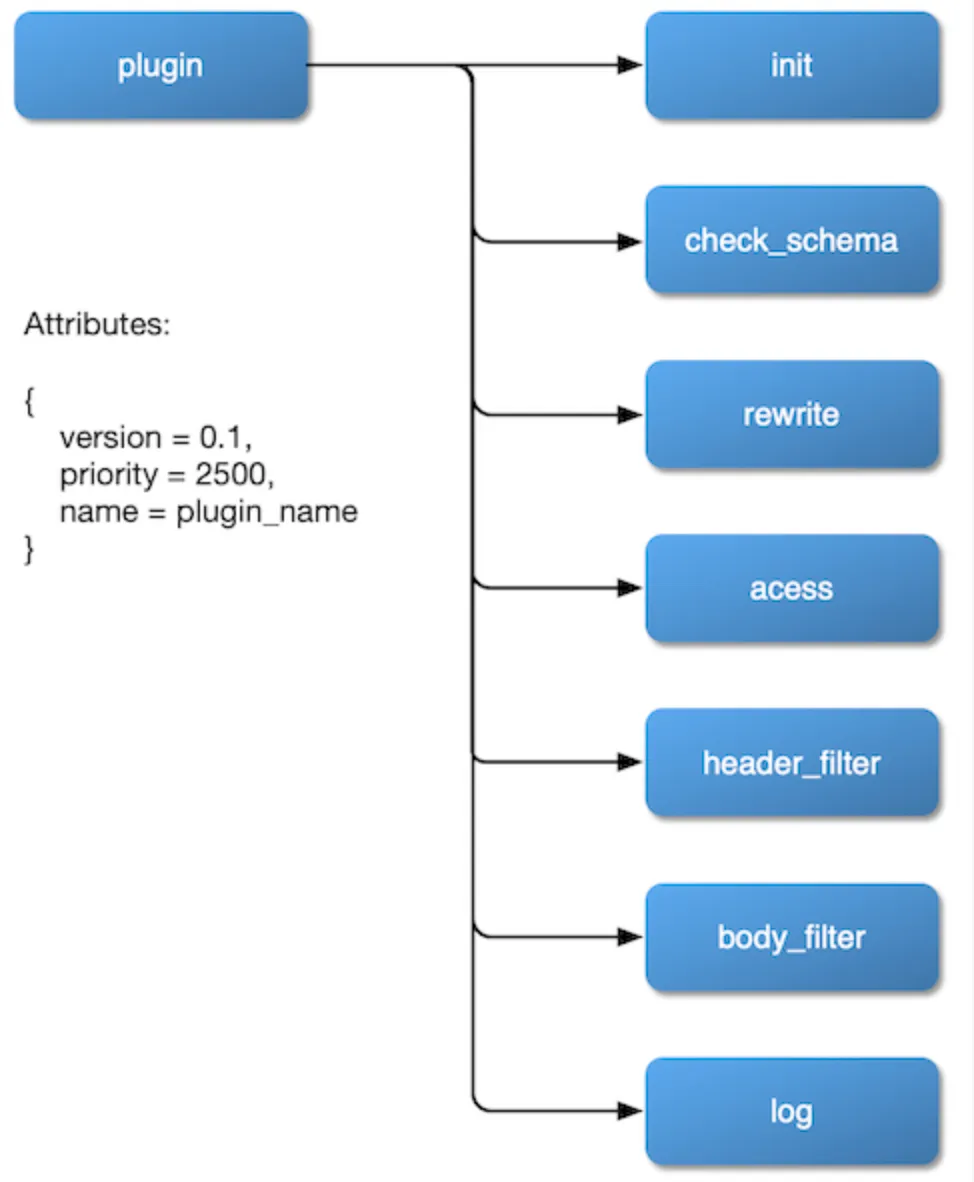

插件内部的一个流程图

架构

当微服务 API 网关的这些关键组件都确定了之后，用户请求的处理流程，也就随之尘埃落定了。

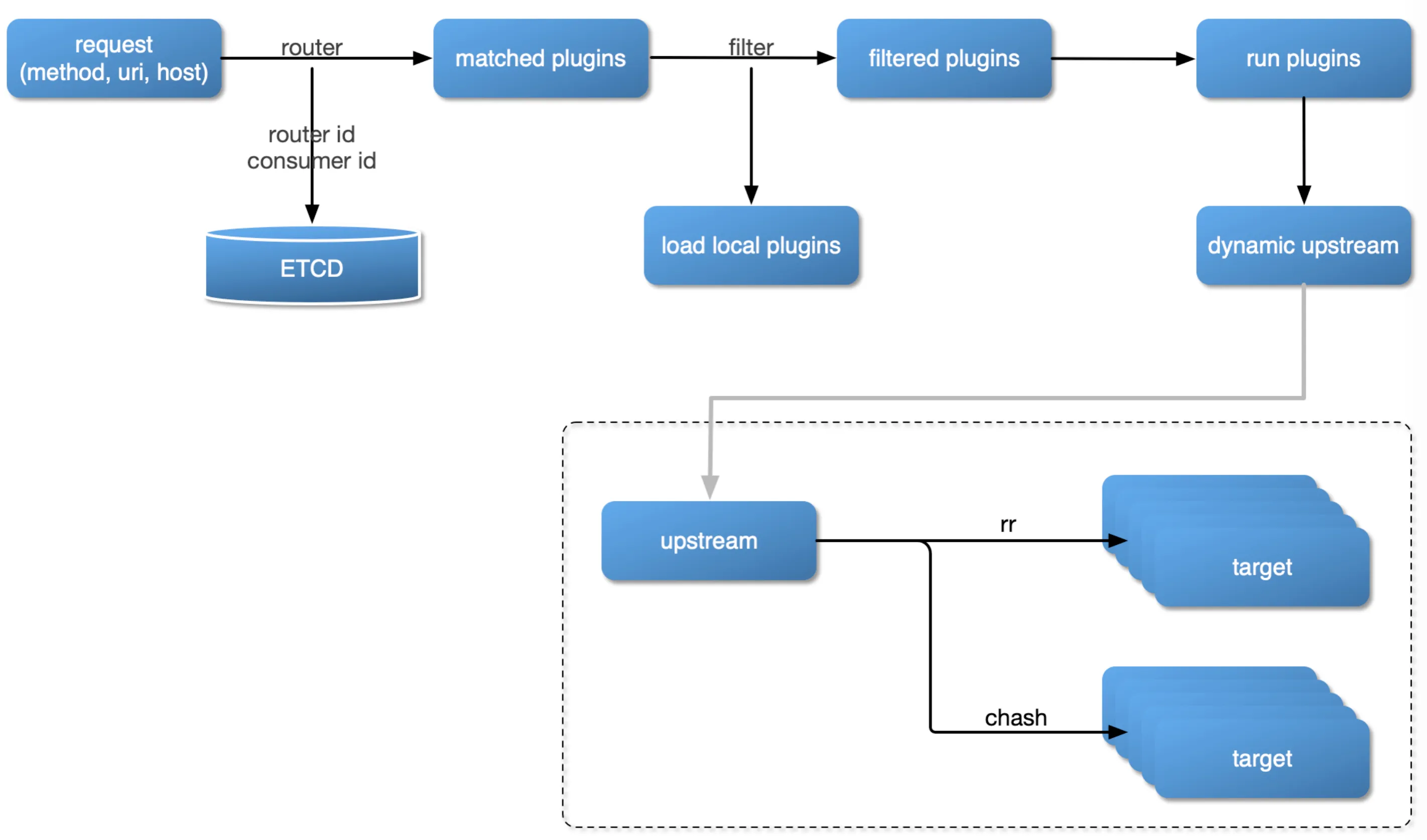

从这个图中我们可以看出，当一个用户请求进入 API 网关时，

• 首先，会根据请求的方法、uri、host、请求头等条件，去路由规则中进行匹配。如果命中了某条路由规则，就会从 etcd 中获取对应的插件列表。
• 然后，和本地开启的插件列表进行交集，得到最终可以运行的插件列表。
• 再接着，根据插件的优先级，逐个运行插件。
• 最后，根据上游的健康检查和负载均衡算法，把这个请求发送给上游。

实现

Nginx 配置和初始化

我们知道，API 网关是用来处理流量入口的，所以我们首先需要在 Nginx.conf 中做简单的配置，让所有的流量都通过网关的 Lua 代码来处理。

server {
    listen 9080;

    init_worker_by_lua_block {
        apisix.http_init_worker()
    }

    location / {
        access_by_lua_block {
            apisix.http_access_phase()
        }
        header_filter_by_lua_block {
            apisix.http_header_filter_phase()
        }
        body_filter_by_lua_block {
            apisix.http_body_filter_phase()
        }
        log_by_lua_block {
            apisix.http_log_phase()
        }
    }
}

在这个示例中，我们监听了 9080 端口，并通过 location / 的方式，把这个端口的所有请求都拦截下来，并依次通过 access、rewrite、header filter、body filter 和 log 这几个阶段进行处理，在每个阶段中都会去调用对应的插件函数。其中， rewrite 阶段便是在 apisix.http_access_phase 函数中合并处理的。

而对于系统初始化的工作，我们放在了 init_worker 阶段来处理，这其中包含了读取各项配置参数、预制 etcd 中的目录、从 etcd 中获取插件列表、对于插件按照优先级进行排序等。我这里列出了关键部分的代码并进行讲解，当然，你可以在 GitHub 上看到更完整的初始化函数。

function _M.http_init_worker()
-- 分别初始化路由、服务和插件这三个最重要的部分
    router.init_worker()
    require("apisix.http.service").init_worker()
    require("apisix.plugin").init_worker()
end

匹配路由

在最开始的 access 阶段里面，我们首先需要做的就是匹配路由，根据请求中携带 uri、host、args、cookie 等，来和已经设置好的路由规则进行匹配：

router.router_http.match(api_ctx)

对外暴露的，其实只有上面一行代码，这里的api_ctx 中存放的就是 uri、host、args、cookie 这些请求的信息。而具体的 match 函数的实现，就用到了我们前面提到过的 lua-resty-radixtree。如果没有命中，就说明这个请求并没有设置与之对应的上游，就会直接返回 404。

local router = require("resty.radixtree")

local match_opts = {}

function _M.match(api_ctx)
    -- 从 ctx 中获取请求的参数，作为路由的判断条件
    match_opts.method = api_ctx.var.method
    match_opts.host = api_ctx.var.host
    match_opts.remote_addr = api_ctx.var.remote_addr
    match_opts.vars = api_ctx.var
    -- 调用路由的判断函数
    local ok = uri_router:dispatch(api_ctx.var.uri, match_opts, api_ctx)
    -- 没有命中路由就直接返回 404
    if not ok then
        core.log.info("not find any matched route")
        return core.response.exit(404)
    end

    return true
end

加载插件

local plugins = core.tablepool.fetch("plugins", 32, 0)
-- etcd 中的插件列表和本地配置文件中的插件列表进行交集运算
api_ctx.plugins = plugin.filter(route, plugins)

-- 依次运行插件在 rewrite 和 access 阶段挂载的函数
run_plugin("rewrite", plugins, api_ctx)
run_plugin("access", plugins, api_ctx)

在这段代码中，我们首先通过 table pool 的方式，申请了一个长度为 32 的 table，这是我们之前介绍过的性能优化技巧。然后便是插件的过滤函数。你可能疑惑，为什么需要这一步呢？在插件的 init worker 阶段，我们不是已经从 etcd 中获取插件列表并完成排序了吗？

事实上，这里的过滤是和本地配置文件来做对比的，主要有下面两个原因。

• 第一，新开发的插件需要灰度来发布，这时候新插件在 etcd 的列表中存在，但只在部分网关节点中处于开启状态。所以，我们需要额外做一次交集的运算。
• 第二，为了支持 debug 模式。终端的请求经过了哪些插件的处理？这些插件的加载顺序是什么？这些信息在调试的时候会很有用，所以在过滤函数中也会判断其是否处于 debug 模式，并在响应头中记录下这些信息。

因此，在 access 阶段的最后，我们会把这些过滤好的插件，按照优先级逐个运行，如下面这段代码所示：

local function run_plugin(phase, plugins, api_ctx)
    for i = 1, #plugins, 2 do
        local phase_fun = plugins[i][phase]
        if phase_fun then
            -- 最核心的调用代码
            phase_fun(plugins[i + 1], api_ctx)
        end
    end

    return api_ctx
end

你可以看到，在遍历插件的时候，我们是以 2 为间隔进行的，这是因为每个插件都会有两个部分组成：插件对象和插件的配置参数。现在，我们来看上面示例代码中最核心的那一行代码：

phase_fun(plugins[i + 1], api_ctx)

单独看这行代码会有些抽象，我们用一个具体的 limit_count 插件来替换一下，就会清楚很多：

limit_count_plugin_rewrite_function(conf_of_plugin, api_ctx)

到这里，API 网关的整体流程，我们就实现得差不多了。这些代码都在同一个代码文件中。

编写插件

以 limit-count 这个限制请求数的插件为例，它的完整实现只有 60 多行代码。

首先，引入 lua-resty-limit-traffic ，作为限制请求数的基础库：

local limit_count_new = require("resty.limit.count").new

然后，使用 json schema ，来定义这个插件的参数有哪些：

local schema = {
    type = "object",
    properties = {
        count = {type = "integer", minimum = 0},
        time_window = {type = "integer", minimum = 0},
        key = {type = "string",
        enum = {"remote_addr", "server_addr"},
        },
        rejected_code = {type = "integer", minimum = 200, maximum = 600},
    },
    additionalProperties = false,
    required = {"count", "time_window", "key", "rejected_code"},
}

插件的这些参数，和大部分 resty.limit.count 的参数是对应的，其中包含了限制的 key、时间窗口的大小、限制的请求数。另外，插件中增加了一个参数: rejected_code，在请求被限速的时候返回指定的状态码。

最后一步，把插件的处理函数挂载到 rewrite 阶段：

function _M.rewrite(conf, ctx)
    -- 从缓存中获取 limit count 的对象，如果没有就使用 `create_limit_obj` 函数新建并缓存
    local lim, err = core.lrucache.plugin_ctx(plugin_name, ctx,  create_limit_obj, conf)

    -- 从 ctx.var 中获取 key 的值，并和配置类型和配置版本号一起组成新的 key
    local key = (ctx.var[conf.key] or "") .. ctx.conf_type .. ctx.conf_version

    --  进入限制的判断函数
    local delay, remaining = lim:incoming(key, true)
    if not delay then
        local err = remaining
        -- 如果超过阈值，就返回指定的状态码
        if err == "rejected" then
            return conf.rejected_code
        end

        core.log.error("failed to limit req: ", err)
        return 500
    end

    -- 如果没有超过阈值，就放行，并设置对应响应头
    core.response.set_header("X-RateLimit-Limit", conf.count,
                             "X-RateLimit-Remaining", remaining)
end

上面的代码中，进行限制判断的逻辑只有一行，其他的都是来做准备工作和设置响应头的。如果没有超过阈值，就会继续按照优先级运行下一个插件。
